Dettagli:
Termini di pagamento e spedizione:
|
Materiale dell'estrusione: | Lega pura del Cavo-stannum-cadmio del、 della lega del Cavo-antimonio-rame del、 della lega dell'Cavo- | Diametro del cavo: | ф6mm~ф36 (46) millimetri |
---|---|---|---|
Diametro dopo cavo inguainato: | ф8mm~ф40 (50) millimetri OD ф8mm~ф40 (50) millimetri | Struttura del melting pot: | Saldato specialmente |
Evidenziare: | macchina d'inguainamento del cavo di cavo di 36mm,macchina d'inguainamento del cavo di cavo 55kw,espulsore d'inguainamento continuo di 36mm |

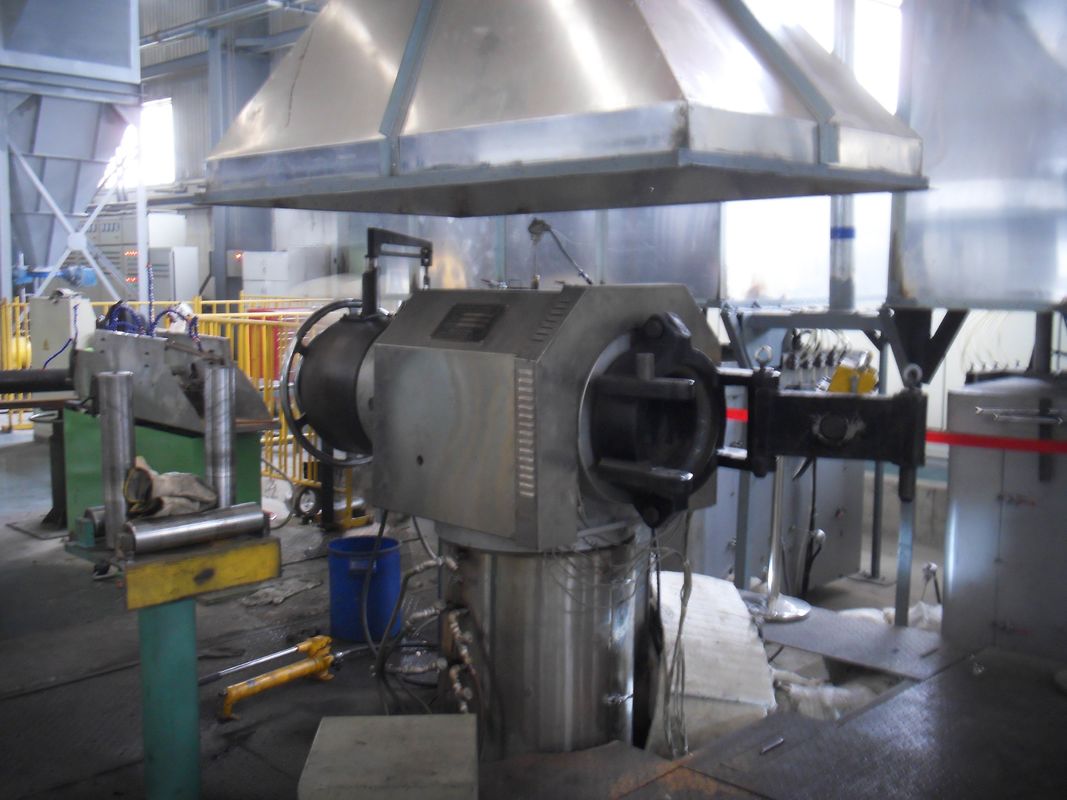

Tipo d'inguainamento YQL100/5 dell'espulsore del cavo continuo
1. Applicazione
L'espulsore d'inguainamento typeYQL100/5 del cavo continuo è destinato con innovazione per comporre la guaina del cavo sopra i piccoli cavi o i cavi minerali, che è integrata con l'esperienza avanzata di domestico ed all'estero di stesso genere di macchina
La macchina esegue l'estrusione continua di cavo con la rotazione verticale di una vite per transitare il cavo verso l'alto, che può assicurarsi che lo spessore uguale di inganni la linea longitudinale del tubo di piombo. dovuto il controllo rigoroso della temperatura su ogni parte, sulla pressione d'espulsione e sulla temperatura può rimanere costante in modo che sia possibile tenere la differenza di spessore del cavo all'interno di un minimo.
Come il vaso di fusione & di tenuta ed il cavo liquefatto ha trasportato sono acclusi, la vaporizzazione da cavo può notevolmente essere ridotto. Di conseguenza questo espulsore non causa basicamente l'inquinamento all'ambiente.
Questo espulsore è leggero nel peso e comprende l'intensità di lavoro bassa in funzione e prende comparativamente una piccola zona.
L'espulsore espelle piombo puro o piombo della lega e la composizione ideale del piombo della lega è come segue:
m. | ||
2,1 | Cavo puro | Pb-99,99% |
2,2 | lega dell'Cavo-antimonio | Sb-0,3-0,4% |
2,3 | lega dell'Cavo-stannum-antimonio | Sn-0,4%; Sb-0,2% |
2,4 | lega del Cavo-antimonio-rame | Sb-0,4%; Cu-0,04% |
2,5 | lega del Cavo-stannum-cadmio | Sn-0,2%; CD-0,075% |
3. 3,1.
Diametro del cavo | ф6mm~ф 36(46) millimetro |
Diametro dopo cavo inguainato |
OD ф8mm~ф 40(50) millimetro |
Motore principale dell'espulsore |
55kw (CC)
|
Potere calorifico per il barilotto d'espulsione | 18kw |
Potere calorifico delle azione del dado | 16kw |
Potere calorifico del tubo di Ω | 3kw |
Potere calorifico del vaso 10T | 103kw |
Potere di altre pompe ausiliarie | ~10kw |
Potere totale |
~195kw (a parte profitto & presa) |
Alimentazione |
AC380V 50Hz |
P/O & T/U |
Φ800~Φ2000mm o secondo i demanders richiedono (oggetto facoltativo |
3,2
Composizione nel cavo |
(r/min) Velocità della vite (RPM) |
(kg/min) Uscita espelsa (kg/min) |
Cavo puro |
5~12 | 9~12 |
Piombo molle della lega |
5~10 | 6~9 |
Spessore dello strato del cavo: |
0.8mm~2mm | |
Velocità lineare dello sbocco massimo |
≤60m/min (MAX) | |
Consumo di acqua |
5T/h | |
Area occupata |
42m2 (L*W: 7m*6m)
|
3,3 5T/h
consumo di circolazione dell'acqua 3.3.Internal: 5T/h
4. Composizione
Unità di caricamento con i rulli | 1set |
10-ton che purifica & che tiene vaso |
1set |
Tubo di piombo di Ω |
pc 1 |
1 tipo principale YQL100/5 della macchina di espulsione |
1set (trasmissione compresa, muore azione, barilotto d'espulsione) |
Circuito di lubrificazione del lubrificante dell'ingranaggio |
1set |
Sistema di circolazione dell'acqua interna |
1set |
Sistema a acqua di raffreddamento posteriore | 1set |
Regolatore di flusso | 1set |
Sistema di controllo elettrico (sistema ausiliario automatico completo compreso) | 1set |
5. Caratteristiche per composizione principale
5. 1. unità di caricamento con i rulli
5. 1,1. Trasporta la materia prima con il trasferimento laterale, determinato dal motore, è conveniente per la conservazione del lingotto del cavo e facile per l'operatore, che riducono la forza di lavoro, inoltre è fornita di clip per il lingotto del cavo.
5.1.2. Lo scivolo per il lingotto del cavo dell'entrata è riparato sulla struttura inclinata di sostegno in modo che conduca il lingotto possa scivolare in facilmente il vaso.
5,2
Capacità del melting pot |
10 t |
Temperatura del lavoro |
360~380℃
|
Potere calorifico |
102KW
|
Struttura del melting pot |
Saldato specialmente |
Spessore del materiale di isolamento |
100mm
|
zone divise in vaso |
Zona di fusione, zona di mescolatura & di raffinamento e tenere zona |
per aprire la copertura del vaso |
Dal cilindro |
5.4. ΩPipe
È usato per trasferire il cavo fra il melting pot e la purificazione & il vaso di tenuta e fra la purificazione ed il vaso di tenuta e la macchina di espulsione.
Il tubo di trasferimento del cavo è modellato come Ω Poiché espande dovuto il riscaldamento mentre il piombo fuso è riscaldato nel tubo di tenuta di trasferimento del cavo e del vaso.
Il materiale del tubo di Ω è modellato con il tubo d'acciaio senza cuciture con buona qualità e senza linee della crepa; a Ω esterno il tubo è avvolto con i radiatori speciali per il riscaldamento, che ha conducibilità di calore uguale e buona, inoltre, l'impianto di riscaldamento non è danneggiato facilmente, nel frattempo a due estremità del tubo di Ω sono montati due punti di controllo della temperatura, in cui la temperatura che controlla le coppie termiche è fissata
Sopra Ω il tubo è montato un punto di controllo manuale supplementare della temperatura per rivedere la temperatura
All'entrata dell'entrata del cavo alla macchina di espulsione ospite, c'è un contenitore stearico in moda da poterlo soddisfare l'elaborazione dei requisiti che pulisce l'impurità ecc. nel tubo durante la produzione
5,5
Descrizione | Parametro |
Diametro nominale della vite d'espulsione |
Φ100mm |
Velocità girante della vite |
5~15rpm |
Capacità d'espulsione |
9~12kg/min |
Motore principale per l'espulsore |
55kW (CC) |
Piccolo muoiono le azione |
Φ8- 40(50) millimetro |
Temperatura del lavoro per il barilotto d'espulsione |
300~330℃ |
Temperatura del lavoro per le azione del dado |
~ 290℃ |
La trasmissione dell'espulsore è della struttura orizzontale con il trattamento della prova di perdita, il motore è collegato con gli ingranaggi conici a spirale, gli altri ingranaggi è forgiato con l'acciaio legato e l'acciaio fuso ed è fabbricato con il rotolamento fine di rivestimento
La vite d'espulsione trasporta verticalmente il cavo, che riduce gli effetti di gravità di strato del cavo
Assiale muoia regolare e morire scaricare all'entrata del dado provenga dalla stazione idraulica elettrica, che è conveniente da regolare lo spessore dello strato del cavo e da sostituire le azione del dado e da morire punta.
L'uguaglianza di spessore del tubo di piombo è raggiunta con le 4 viti per regolare la copertura del dado.
All'uscita del dado è montato un irroratore speciale da fornire per il raffreddamento e la cristallizzazione dello strato del cavo.
circuito di lubrificazione del lubrificante 5.6.Gear
La trasmissione è carro armato immagazzinato olio, la sua intera struttura per la macchina è ragionevole e compatta.
La linea dell'olio di lubrificante consiste della pompa di olio, del filtro, dei dispositivi di raffreddamento doppi, del manometro, ecc. ulteriormente è relè montato di pressione per sorvegliare la linea dell'olio di lubrificante in moda da poterla allarmare automaticamente dovuto mancanza di olio. Salva il tempo di manutenzione ed assicura per riprendere la produzione a causa della fornitura di petrolio dalla pompa
L'olio di lubrificante prendpartee alla trasmissione in 5 linee e spruzza l'olio di lubrificante sui punti di contatto degli ingranaggi e di ciascuno che sopportano
sistema di raffreddamento di circolazione & dell'acqua 5.7.Internal
Il serbatoio di acqua di raffreddamento interno per la macchina è nell'ambito della terra, cioè, è al fondo della macchina ospite, consiste di raffreddare lo scambiatore di calore della pompa idraulica, della valvola di sicurezza, del regolatore di livello, 8m2, ecc. che è a raffreddare ogni sezione del barilotto d'espulsione.
L'acqua dolce pulita è pompata dentro dall'entrata del serbatoio di acqua (la durezza dell'acqua è di meno di 4~5°dh, consigliano per usare l'acqua distillata)
Sul serbatoio di acqua è il metro livellato montato dell'esposizione per il controllo del livello dell'acqua in, fornito ulteriormente di sensore di temperatura, regolatore di flusso, relè di pressione per la sorveglianza del sistema a acqua di raffreddamento interno, allarmerà automaticamente dovuto la temperatura o la mancanza stabilita incomparabile di acqua.
Salva il tempo di manutenzione ed assicura per riprendere la produzione a causa del rifornimento idrico dalla pompa.
L'acqua dolce in serbatoio di acqua è trasmessa alla tomaia, zone di riscaldamento medie e più basse del barilotto d'espulsione in 3 linee in moda da poterla regolare la temperatura di cavo espulso ed il suo flusso possa essere regolato tramite la valvola secondo lo stato del lavoro e l'acqua di raffreddamento possa essere riciclata per uso dopo che è dall'ente a macchina e di nuovo al serbatoio di acqua
Il rifornimento esterno dell'acqua di raffreddamento per la macchina è l'acqua filtrata della bevanda, che è fornita dagli utenti ed il suo flusso è 5t/h, la temperatura è di meno che 25℃, pressione è 0.3Mpa. Dopo essere stato filtro, l'acqua di raffreddamento esterna prendpartee al tipo di piatto scambiatore di calore per scambiare il calore con acqua di raffreddamento di riciclaggio interna, inoltre passa attraverso il radiatore dell'olio dell'ingranaggio, l'unità di raffreddamento posteriore, rivestimento di raffreddamento ad acqua delle azione dello stampo per raffreddamento.
sistema di raffreddamento ad acqua 5.8.Rear
Consiste del tubo di spruzzatura dell'acqua di raffreddamento e del tubo di spruzzatura successivo per la lavanderia di acciaio inossidabile, che può fare il secondo che si raffredda per la cristallizzazione dello strato del cavo e della guaina cristallizzata del cavo all'uscita dello stampo.
Alla parte posteriore della lavanderia è il tergicristallo compresso montato dell'aria per asciugare la superficie della guaina del cavo.
5.9. Regolatore di flusso (sistema ausiliario automatico completo compreso)
L'acqua di raffreddamento pompata dal fondo della macchina prendpartee al barilotto d'espulsione in 3 linee a 3 rotametri di vetro in coordinazione con i radiatori, l'acqua dell'entrata è regolato dal manuale che può controllare la temperatura trattata del barilotto d'espulsione.
Il misuratore di portata è fornito di valvola per adeguamento e sullo scorrimento dell'acqua su ogni punto di raffreddamento della macchina può essere letto.
La valvola proporzionale per il sistema ausiliario automatico completo è Siemens, Cina
5,10 sistema di controllo elettrico
I dati di scambi di touch screen nei modi doppi tramite lo SpA, controllare e verificano il sistema via il processo dello SpA. L'uscita dello SpA è trasmessa ad ogni regolatore della velocità per controllare e verificare lo stato di ogni dispositivo per effettuare il controllo in computer.
Alimentazione |
380V, 50Hz |
Capacità installata totale |
195KVA (a parte profitto & presa, ecc.) |
Regolatore di velocità per il motore di CC |
SSD 591 serie, Parker |
Regolatore di temperatura |
RKC, Giappone |
Dispositivo generale di bassa tensione |
all'interno di 63A Schneider, la Francia |
SpA |
S7-1200 serie, Siemens, Cina |
Touch screen |
«WEINVIEW» 10' colore |
Esposizione sul touch screen |
macchina 1.main e dispositivi ausiliari 2.Temperature di ogni zona di riscaldamento e stato stabilito valvola proporzionale 3.Automatic e stato stabilito errori 4.Heating e errori del motore immagini 5.Illustrated per ogni zona di riscaldamento per la sorveglianza facilmente e direttamente temperatura dell'acqua 6.Cooling e livello liquefatto del cavo 7.Shift per le pompe ausiliarie
|
Esposizione sul registratore (fornito della porta della stampante per raccogliere i dati) |
1.Current della macchina e del diagramma principali di velocità rotatoria diagrammi 2.Temperature di ascendente, di medio e sotto il barilotto d'espulsione 3.Linear diagramma (segnale dal ballerino d'avvolgimento) della valvola proporzionale ascendente, media e sotto automatica di 4.Diagram diagramma di temperatura 5.Oil della trasmissione |
Allarme |
Controllo anormale del motore principale, della pressione bassa o sopra la temperatura dell'olio di lubrificante |
Controllo di materiale d'alimentazione per il vaso |
Motore di alimentazione automaticamente aperto dopo l'allarme liquefatto del cavo |
Gabinetto di controllo elettrico |
Completamente ha chiuso la struttura simile a Rittal, fornito dello stato dell'aria per assicurare la pulizia in gabinetto e nel lavoro normale del sistema |
Riscaldamento per il tubo di Omega | Metodo di riscaldamento di salto Adopt per assicurare lavoro normale |
Il riscaldamento muore azione |
Disaccordo in tre zone per accertarsi dell'operazione facile |
5.11. Direzione di operazione
È fino a utenti
5.12. Il colore della macchina
Faccia secondo il pannello di colore dagli utenti
6. La protezione della macchina
Progettiamo i sistemi di sigillatura per il vaso di tenuta ed il tubo liquefatto di trasferimento del cavo tenendo conto di una certa ossidazione dovuto punto, nel frattempo rigorosamente controllo fusi a basso tenore di piombo e sorvegliare la temperatura di riscaldamento, eliminare la vaporizzazione del cavo e la proliferazione
Per il melting pot, gli utenti possono montare l'irroratore di raffreddamento ad acqua dell'unità e dello scarico da soli in modo che sia sicuro da esaurire
7. Oggetti forniti dagli utenti
7.1. Costruzione del fondamento della macchina, progetto delle condutture, materia prima per produzione, strumenti necessari, strumento di misura, attrezzature e materiale ausiliario per installazione.
7.2. Acqua, elettricità e dotazione d'aria e le loro condutture per collegamento per la linea
7.3. Conduttura dell'acqua di circolazione per il gabinetto del misuratore di portata ai punti dell'entrata ed ai punti di rifornimento della macchina
7.4. Il rifornimento dell'acqua e la conduttura di circolazione dell'acqua per il dispositivo di raffreddamento, muoiono azione e lavanderia inossidabile (5m3/h, 0.4Mpa, temperatura dell'acqua meno than25℃)
7.5. Rete e cavi di elettricità dell'officina al gabinetto elettrico, ai cavi ed alle funi della macchina da collegarsi fra il gabinetto ed ogni punto di controllo e fra il gabinetto elettrico
Il venditore fornisce la specificazione dei cavi
7.6. La dotazione d'aria e la conduttura ai punti della presa d'aria della macchina, consumo dell'aria dell'aria è circa 12m3/h
7.7. Esaurisca l'unità di raffreddamento di spruzzatura dell'acqua e dell'unità per il melting pot in moda da poterlo esaurire sicuro.
opzione per i clienti
630/1600 di profitto attivo di viaggio del cavalletto (regolatore di tensione compreso)
Diametro della bobina. | Φ630~Φ1600mm |
Larghezza applicabile della bobina | 475~1180mm |
Carico della bobina | 4T |
Diametro applicabile del cavo. | ≤40mm |
Velocità di profitto | 80m/min |
Motore di profitto | motore 5.5kwAC |
Motore per il viaggio | 1.1kw |
Motore per ascensore/caduta | 0.75kw 2sets |
Motore per premere | Y90S-6-0.75kw |
800/2000 presa & di attraversamento della viaggio-su-ferrovia del cavalletto (regolatore di tensione compreso)
Diametro della bobina. | Φ800~Φ2000mm |
Larghezza applicabile della bobina | 600~1500mm |
Carico della bobina | 6T |
Diametro applicabile del cavo. | Φ5~50mm |
Velocità d'avvolgimento | 80m/min |
Motore d'avvolgimento | Motore 5.5AC |
Attraversamento del motore | 0.75kw |
Motore per ascensore/caduta | 0.75kw 2sets |
Motore per premere | 0.75kw |
